Vonkajšie žalúzie

Samonosné žalúzie Bravo a STS

Najdôležitejším prvkom samonosných žalúzií sú ich vodiace lišty, na ktorých stojí celá váha boxu. Tento typ reprezentujú samonosné žalúzie Bravo a STS, ktoré sú kompatibilné  s takmer všetkými typmi a veľkosťami lamiel okrem Cetta 50. Je do nich možné implementovať aj sieť proti hmyzu.

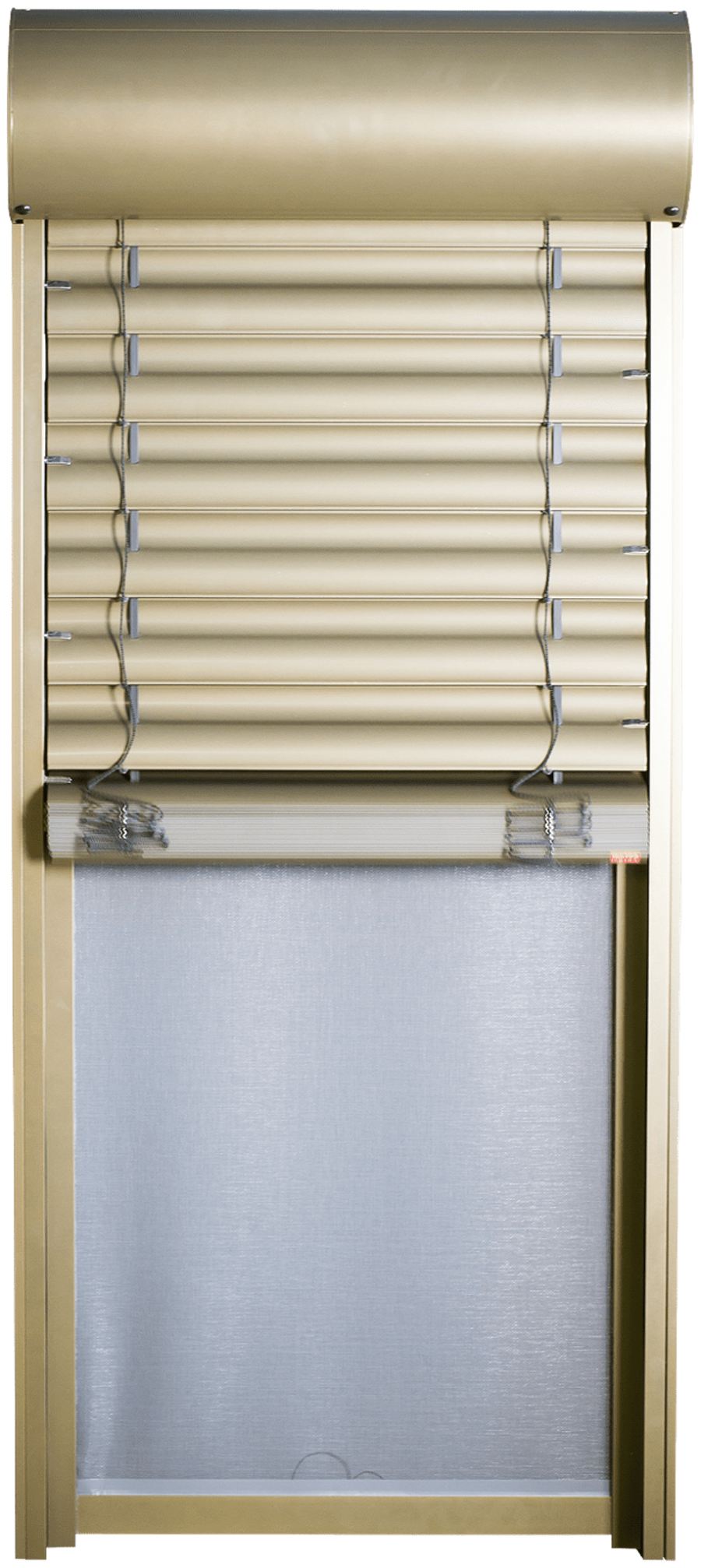

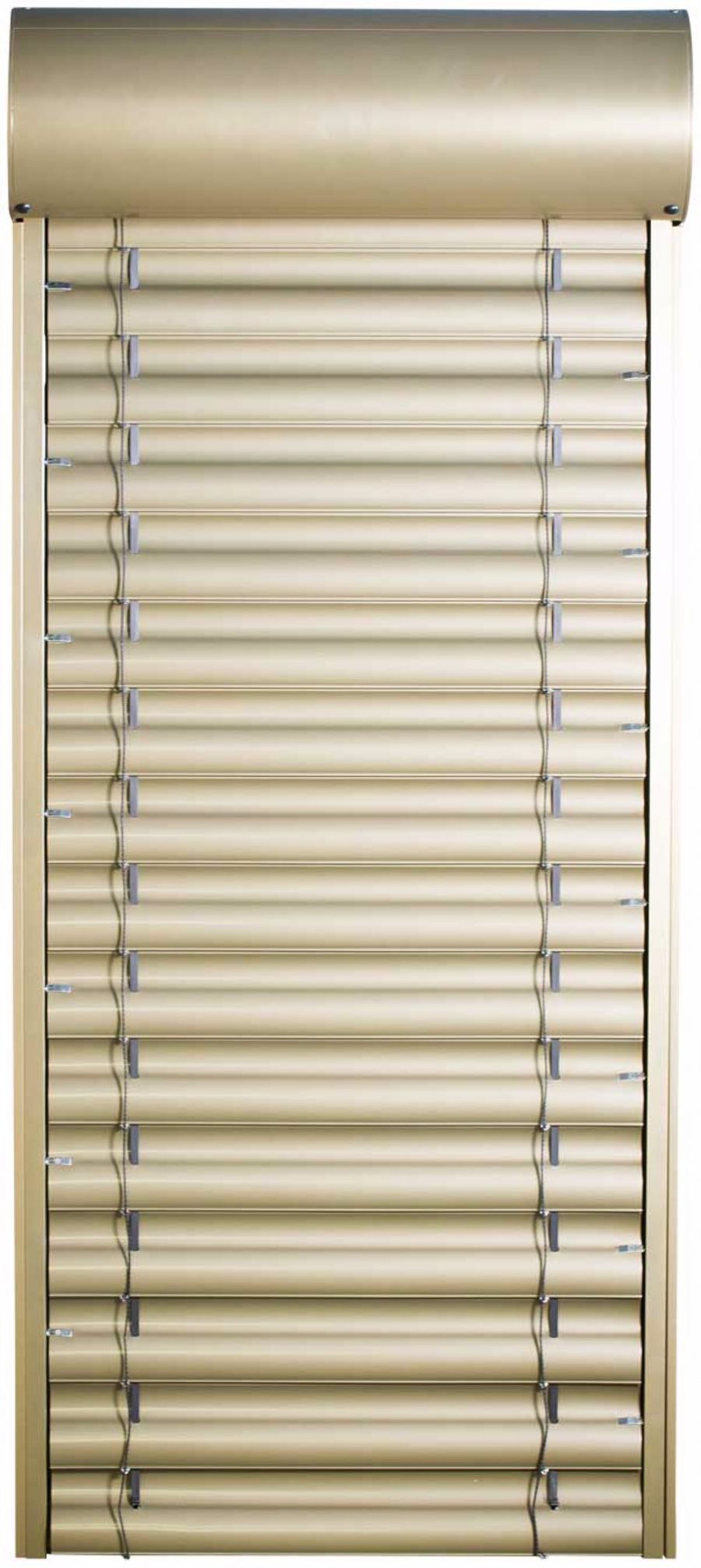

Samonosná žalúzia Bravo má nábal žalúzie mimo kanál a oblé prevedenie boxu. U tohoto typu je možné len priznané prevedenie, takže box je na fasáde viditeľný. Na stranách boxu sú pätky pre spojenie s nosnými lištami. Žalúzia BRAVO je vhodná do menších stavebných otvorov, hlavne kvôli zníženej výšky boxu o 40 mm vďaka špeciálnym závesom a excentrickému uloženiu kanála.

Žalúzia STS stojí na vodiacich lištách ku ktorým je pomocou špeciálnej objímky pripevnený horný profil aj s paketom lamiel. Hranatý box je možné vyhotoviť v podomietkovom a priznanom prevedení. Podomietkové prevedenie znamená, že boj je “schovaný” pod fasádou a po úplnom vytiahnutí žalúzie do boxu nie je vôbec viditeľná. S podomietkovým prevedením je potrebné počítať už pri návrhu domu. Box žalúzie vieme z prednej strany opatriť o tvrdený polystyrén hrúbky 10 mm. Pri priznanej variante je box žalúzie viditeľný.

Add to Wishlist
Add to Wishlist
  • rýchlejšia a jednoduchšia montáž,
  • vysoký stupeň zatienenia,
  • termoregulačný i ochranný efekt,
  • znižovanie hladiny vonkajšieho hluku,
  • dolný profil z extrudovaného hliníka,
  • možnosť elektrického ovládania,
  • znížená hlučnosť žalúzie.

elektricky

diaľkovým ovládačom alebo vypínačom

Limitné rozmery pre variant Bravo



BRAVO Šírka (mm) Výška (mm) Garantovaná plocha (m2)
min. max. min. max. max.
bez siete proti hmyzu 600 3500 500 3000 10,5
so sieťou proti hmyzu 720 1800 500 2500 3

Použitím tohto prevedenia sa ušetri 40 mm výšky schránky (výšky krycieho plechu) vůči štandardnému prevedeniu.
Max. výška žalúzie, ktorú pojme schránka veľkosti 210 mm.



Typ žalúzie Výška žalúzie (mm)
Cetta 60 Flexi 1900
Cetta 65 1900
Cetta 80 2200
Cetta 80 Flexi 3000
Cetta 80 Slim 2600
Cetta 100 Flexi 3000
Setta 65 1900
Setta 90 2700
Zetta 70 2100
Zetta 90 2500

Samonosná žalúzia s nábalom mimo kanál BRAVO

Špecifikácia

  • ovládanie: spúšťanie, vyťahovanie a naklápanie lamiel motorom
  • umiestnenie ovládania je na ľubovoľnom mieste
  • výška schránky o 40 mm menšia ako u štandardného prevedenia vďaka špeciálnemu
  • závesu a excentrickému uloženiu kanála
  • montáž žalúzie je len v prevedení so samonosnými vodiacimi lištami
  • štandardné prevedenie krycej schránky je 210 mm
  • možnosť boxu, dolných a vodiacich líšt v prevedení Decoral a RAL
  • maximálny rozmer 4000 mm

Samonosná žalúzia STS

Špecifikácia

  • Montáž na fasádu
  • vhodné pre všetky typy vonkajších žalúzií okrem Cetta 50
  • max. Šírka: 4 m
  • od 2,4 m do 4 m doplnené o výstužný profil.

Potrebné komponenty

  • samonosná vodiaca lišta P 016/1
  • držiaky pre samonosnú vodiacu lištu 50–70 mm P021 / 5 a 75-120 mm P021 / 6
  • objímka
  • vešiak P 002/4
