Vonkajšie žalúzie

Setta 65

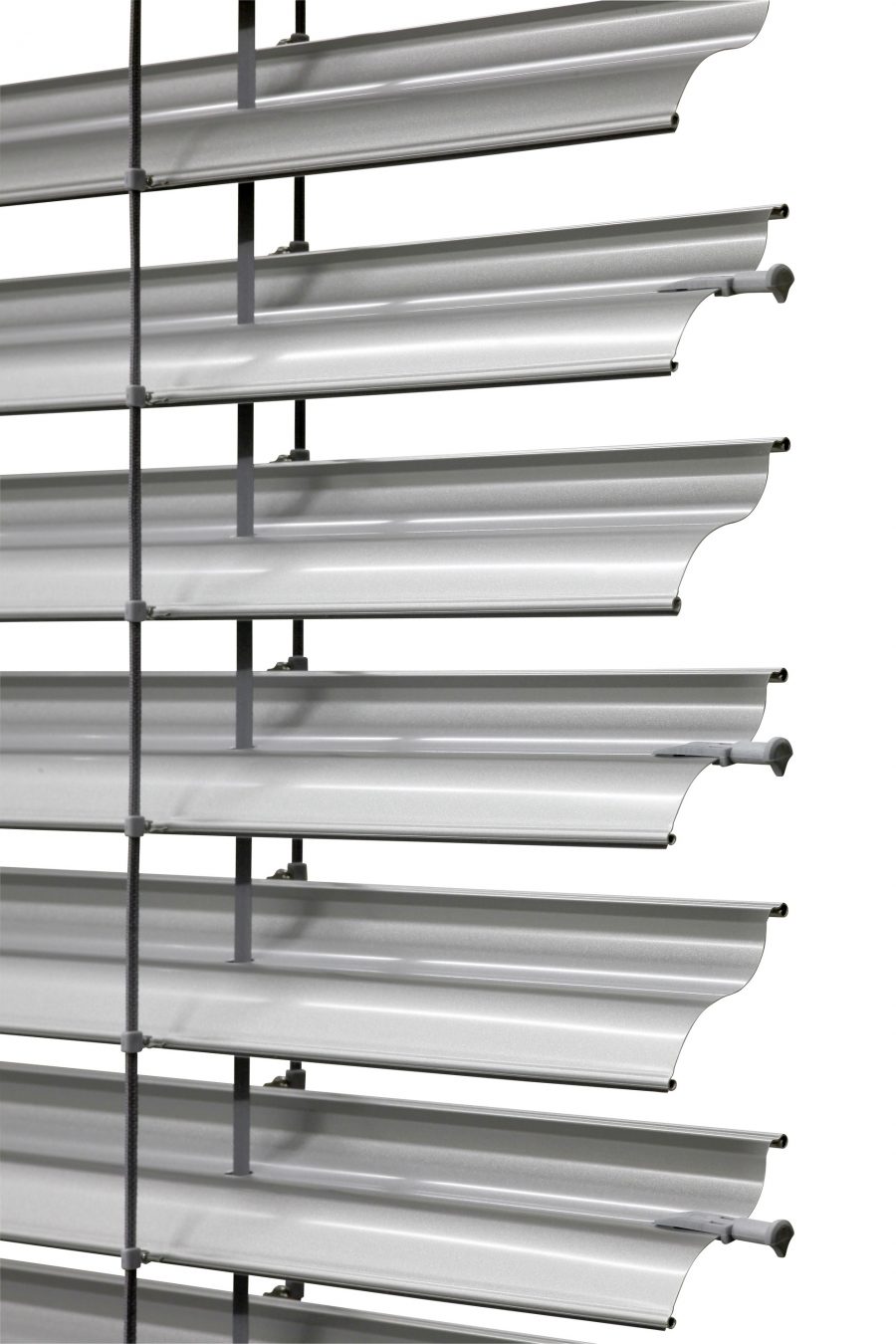

Vonkajšia žalúzia Setta je z pohľadu účelnosti a dizajnu špičkou medzi vonkajším tienením. Lamely v tvare písmena S po zatvorení vytvárajú jednotnú plochu.

Účelnosť posiluje jej jednoduchý vzhľad. Termoregulačný efekt je posilnení gumou, vlisovanou po celej dĺžke lamely. Vodiace lišty z hliníku dodávajú žalúzií vyššiu stabilu a posilňujú zabezpečenie domu pred vlámaním.

Viac možností montáže, elegantný vzhľad a dokonalé zatienenie, robia Settu vhodným tieniacím prvkom pre každý typ objektov.

Add to Wishlist
Add to Wishlist
  • elegantné a dizajnové vyhotovenie s lamelou v tvare S,
  • vysoký stupeň zatienenia,
  • Termoregulačný aj ochranný efekt,
  • znižovanie hladiny vonkajšieho hluku,
  • dolný profil z extrudovaného hliníka,
  • možnosť elektrického ovládania,
  • znížená hlučnosť žalúzie (vlisovaná guma po celej dĺžke žalúzie)

manuálne

kľukou





elektricky

diaľkovým ovládačom alebo vypínačom

minimálna šírka

600 mm

maximálna šírka

6000* mm

maximálna výška

4000 mm

maximálna plocha

8 m2 (pre ovládanie kľukou)

24 m2 (pre ovládanie motorom)

*Upozornenie: S rastúcou šírkou žalúzie klesá trieda jej odolnosti voči vetru – viď Odolnosť proti vetru, nižšie na stránke.



Atypické rozmery nevyrábame.



Nákres lamely Setta 65

Horný profil Dolný profil Lamela Bočné vedenie Rebríček Textilný
pásik
vodiaca lišta oceľové lanko
Obchodný názov P 001/1 P 001/2 P 012/4 S 037 Viz technický manuál P 036 P 029/2 P 531,
P531/1
Rozmer (mm) 56 × 58 58 × 60 67 × 13 0,42 × 83 Viz technický manuál Ø 3,2 60 × 9,5 6 × 0,28
Materiál Fe Al Al Al Viz technický manuál Fe / PVC PES PES
Rez Rez profilu Rez profilu Rez profilu Rez profilu
Farba Štandard:
pozink. plech
natural (Al profil)
Ostatné RAL v nástriku
DECORAL*
Štandard:
elox. hliník
Ostatné RAL v nástriku
DECORAL*
Podľa aktuálneho vzorkovníka
ISOTRA a.s.
Štandard:
elox. hliník
Ostatné RAL v nástriku
DECORAL*
sivá
čierna
sivá
čierna
sivá
čierna

*pre max. šírku 4000 mm

Základné typy montáže



Tieto tri typy montáže môžu byť v dvoch variantoch: krycia schránka priznaná / krycia schránka včlenená do zatepľovacieho systému alebo obvodového plášťa.



Špecifická montáž

  • Samonosná verzia (upevnenie žalúzie na vodiacich lištách)
  • Fasádna verzia (guľatá kazeta; montáž na fasádu)
  • Montáž do prekladu Heluz (zapustené vodiace lišty)
  • Montáž do prekladu Porotherm (vhodné pre samonosné verzie)
  • Samonosná žalúzia s nábalom mimo kanálu

S montážou do prekladu treba počítať už vo fáze projektu rodinného domu.

Skúšky odolnosti proti vetru vykonalo Centrum stavebného inžinierstva, a. s., v Zlíne podľa ČSN EN 13659.

Vedenie lankom

Základné charakteristiky Vlastnosť
Odolnosť proti vetru Širka stavebného otvoru L (mm) L <= 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500 4 500 < L <= 4 800 4 800 < L <= 5 000 5 000 < L <= 6 000
Norma EN/Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort
Trieda odolnosti vetra 3 6 2 5 1 4 0 3 0 2 0 1 0 0
Max. rýchlosť vetra vmax (km/h)  49  38  28 19 11 5 1
Max. účinná výška krídla Hmax = 2500 mm
Šírka stavebného otvoru L (mm) L <= 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500 4 500 < L <= 4 800 4 800 < L <= 5 000 5 000 < L <= 6 000
Trieda odolnosti vetra 2 5 1 4 0 3 0 2 0 1 0 0 0 0
Max. rýchlosť vetra vmax (km/h) 38 28 19 11 5 1 0
Max. účinná výška krídla Hmax = 4000 mm
Prídavný tepelný odpor ΔR 0,08 (m2.K/W)
Celkový činiteľ prestupu slnečnej energie gtot 0,032 – 0,094 (podľa zvolenej farby lamely)*





Vedenie – lišta

Základné charakteristiky Vlastnosť
Odolnosť proti vetru Šírka stavebného otvora L (mm) L <= 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500
Norma EN/Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort
Trieda odolnosti vetra 5 8 4 7 3 6 2 5
Max. rýchlosť vetra vmax (km/h)  74  61  49  38
Max. účinná výška krídla Hmax = 4000 mm
Šírka stavebného otvoru L (mm) 4 500 < L <= 5 000 5 000 < L <= 5 500 5 500 < L <= 5 800 5 800 < L <= 6 000
Trieda odolnosti vetra 1 4 0 3 0 2 0 1
Max. rýchlost vetra vmax (km/h) 28 19 11 5
Max. účinná výška krídla Hmax = 4000 mm
Prídavný tepelný odpor ΔR 0,08 (m2.K/W)
Celkový činiteľ prestupu slnečnej energie gtot 0,032 – 0,094 (podľa zvolenej farby lamely)*
