Vonkajšie žalúzie

Setta 90

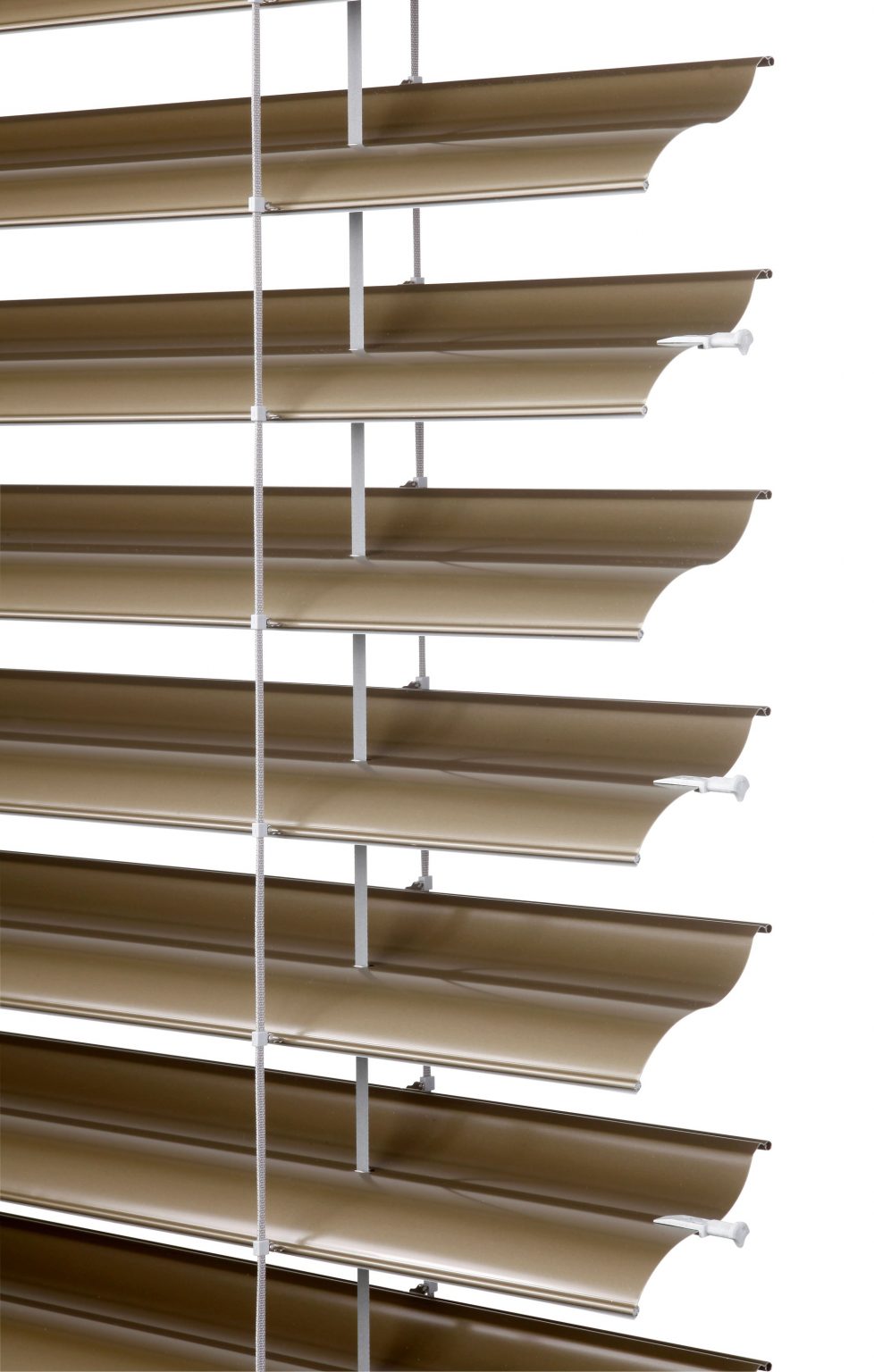

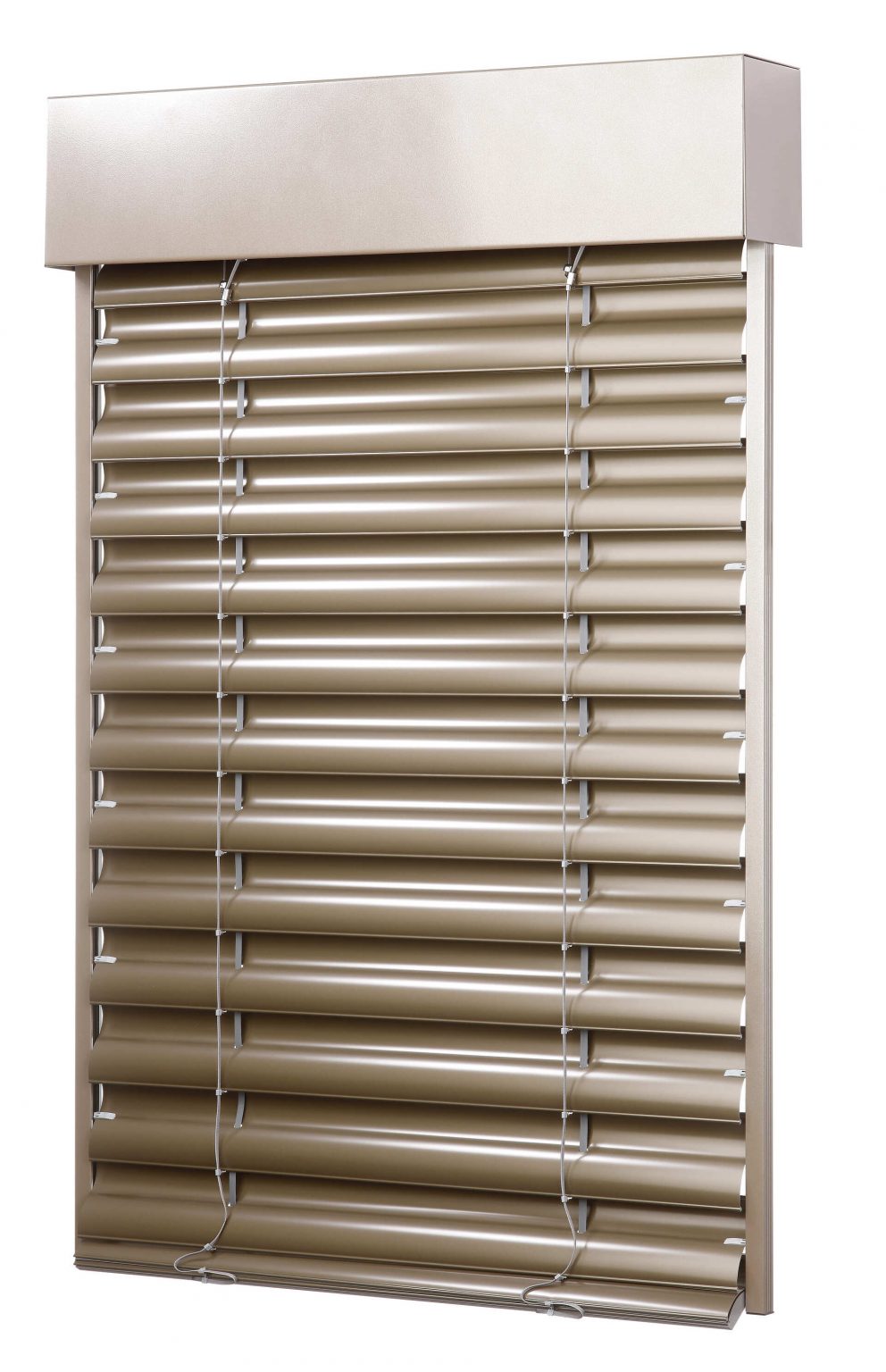

Vonkajšia žalúzia Setta je z pohľadu účelnosti a dizajnu špičkou medzi vonkajším tienením. Lamely v tvare písmena S o šírke 90 mm po zatvorení vytvárajú jednotnú plochu.

Účelnosť posiluje jej jednoduchý vzhľad. Oproti žalúzií Setta 65 je Setta 90 vhodnejšia na zatienenie väčších plôch, pretože jej lamely pôsobia väčším optickým dojmom. Termoregulačný efekt je posilnení gumou, vlisovanou po celej dĺžke lamely.

Vodiace lišty z hliníku dodávajú žalúzií vyššiu stabilu a posilňujú zabezpečenie domu pred vlámaním.

Viac možností montáže, elegantný vzhľad a dokonalé zatienenie, robia Settu vhodným tieniacím prvkom pre každý typ objektov.

Add to Wishlist
Add to Wishlist
  • elegantné a dizajnové prevedenie s lamelou v tvare S,
  • vysoký stupeň zatienenia,
  • termoregulačný aj ochranný efekt,
  • znižovanie hladiny vonkajšieho hluku,
  • dolný profil z extrudovaného hliníka,
  • možnosť elektrického ovládania, znížená hlučnosť žalúzie (vlisovaná guma po celej dĺžke žalúzie)

manuálne

kľukou





elektricky

diaľkovým ovládačom alebo vypínačom

minimálna šírka

600 mm

maximálna šírka

6000* mm

maximálna výška

4000 mm

maximálna plocha

8 m2 (pre ovládanie kľukou)

24 m2 (pre ovládanie motorom)

*Upozornenie: S rastúcou šírkou žalúzie klesá trieda jej odolnosti voči vetru – viď Odolnosť proti vetru, nižšie na stránke.



Atypické rozmery nevyrábame.



Nákres lamely Setta 90

Horný profil Dolný profil Lamela Bočné vedenie Rebríček Textilný
pásik
vodiaca lišta oceľové lanko
Obchodný názov P 001/1 P 001/2 P 012/21 S 039 Viz technický manuál P 036 P 029/1 P 531,
P531/1
Rozmer (mm) 56 × 58 58 × 60 93 × 14 0,42 × 113 Viz technický manuál Ø 3,2 86 × 9,5 6 × 0,28
Materiál Fe Al Al Al Viz technický manuál Fe / PVC PES PES
Rez Rez profilu Rez profilu Rez profilu Rez profilu
Farba Štandard:
pozink. plech
natural (Al profil)
Ostatné RAL v nástriku
DECORAL*
Štandard:
elox. hliník
Ostatné RAL v nástriku
DECORAL*
Podľa aktuálneho vzorkovníka
ISOTRA a.s.
Štandard:
elox. hliník
Ostatné RAL v nástriku
DECORAL*
sivá
čierna
sivá
čierna
sivá
čierna

*pre max. šírku 4000 mm

Základné typy montáže



Tieto tri typy montáže môžu byť v dvoch variantoch: krycia schránka priznaná / krycia schránka včlenená do zatepľovacieho systému alebo obvodového plášťa.



Špecifická montáž

  • Samonosná verzia (upevnenie žalúzie na vodiacich lištách)
  • Fasádna verzia (guľatá kazeta; montáž na fasádu)
  • Montáž do prekladu Heluz (zapustené vodiace lišty)
  • Montáž do prekladu Porotherm (vhodné pre samonosné verzie)
  • Samonosná žalúzia s nábalom mimo kanálu

S montážou do prekladu treba počítať už vo fáze projektu rodinného domu.

Skúšky odolnosti proti vetru vykonalo Centrum stavebného inžinierstva, a. s., v Zlíne podľa ČSN EN 13659.

Vedenie lankom

Základné charakteristiky Vlastnosť
Odolnosť proti vetru Širka stavebného otvoru L (mm) L <= 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500 4 500 < L <= 4 800 4 800 < L <= 5 000 5 000 < L <= 6 000
Norma EN/Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort
Trieda odolnosti vetra 3 6 2 5 1 4 0 3 0 2 0 1 0 0
Max. rýchlosť vetra vmax (km/h)  49  38  28 19 11 5 1
Max. účinná výška krídla Hmax = 2500 mm
Šírka stavebného otvoru L (mm) L <= 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500 4 500 < L <= 4 800 4 800 < L <= 5 000 5 000 < L <= 6 000
Trieda odolnosti vetra 2 5 1 4 0 3 0 2 0 1 0 0 0 0
Max. rýchlosť vetra vmax (km/h) 38 28 19 11 5 1 0
Max. účinná výška krídla Hmax = 4000 mm
Prídavný tepelný odpor ΔR 0,08 (m2.K/W)
Celkový činiteľ prestupu slnečnej energie gtot 0,032 – 0,094 (podľa zvolenej farby lamely)*





Vedenie – lišta

Základné charakteristiky Vlastnosť
Odolnosť proti vetru Šírka stavebného otvora L (mm) L <= 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500
Norma EN/Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort
Trieda odolnosti vetra 5 8 4 7 3 6 2 5
Max. rýchlosť vetra vmax (km/h)  74  61  49  38
Max. účinná výška krídla Hmax = 4000 mm
Šírka stavebného otvoru L (mm) 4 500 < L <= 5 000 5 000 < L <= 5 500 5 500 < L <= 5 800 5 800 < L <= 6 000
Trieda odolnosti vetra 1 4 0 3 0 2 0 1
Max. rýchlost vetra vmax (km/h) 28 19 11 5
Max. účinná výška krídla Hmax = 4000 mm
Prídavný tepelný odpor ΔR 0,08 (m2.K/W)
Celkový činiteľ prestupu slnečnej energie gtot 0,032 – 0,094 (podľa zvolenej farby lamely)*



        Technický manuál                  Prospekt Tieniaca technika                  Prospekt Vonkajšie žalúzie                Návod na obsluhu a údržbu
