- vysoký stupeň zatienenia,
- termoregulačný aj ochranný efekt,
- znižovanie hladiny vonkajšieho hluku,
- dolný profil z extrudovaného hliníka,
- možnosť elektrického ovládania,
- znížená hlučnosť žalúzie (vlisovaná guma),
Vonkajšie žalúzie

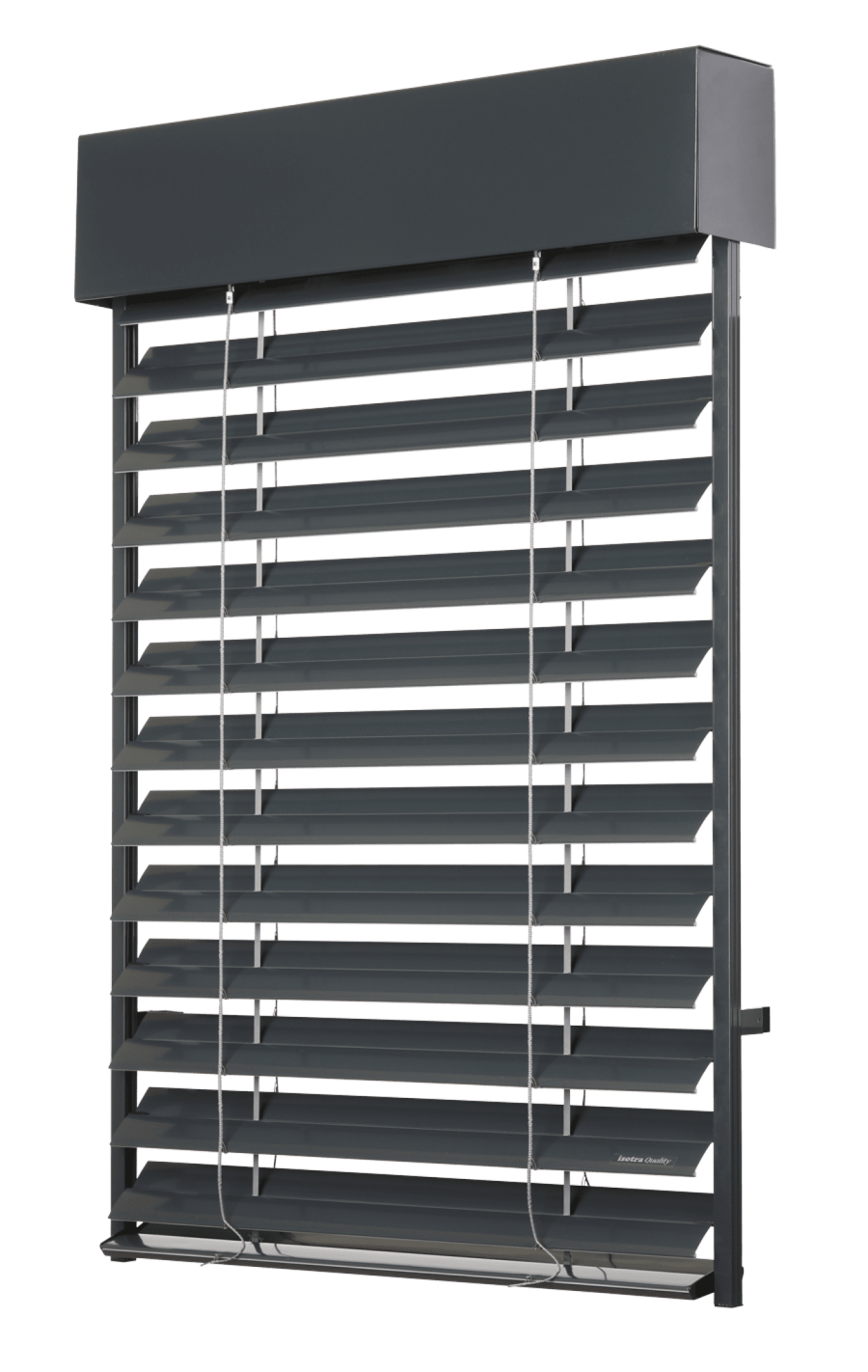

Zetta 90
Vonkajšia žalúzia Zetta 90 je po technologickej stránke naša najvyspelejšia vonkajšia žalúzia, vhodná na tienenie ako rodinných domov tak aj administratívnych priestorov.

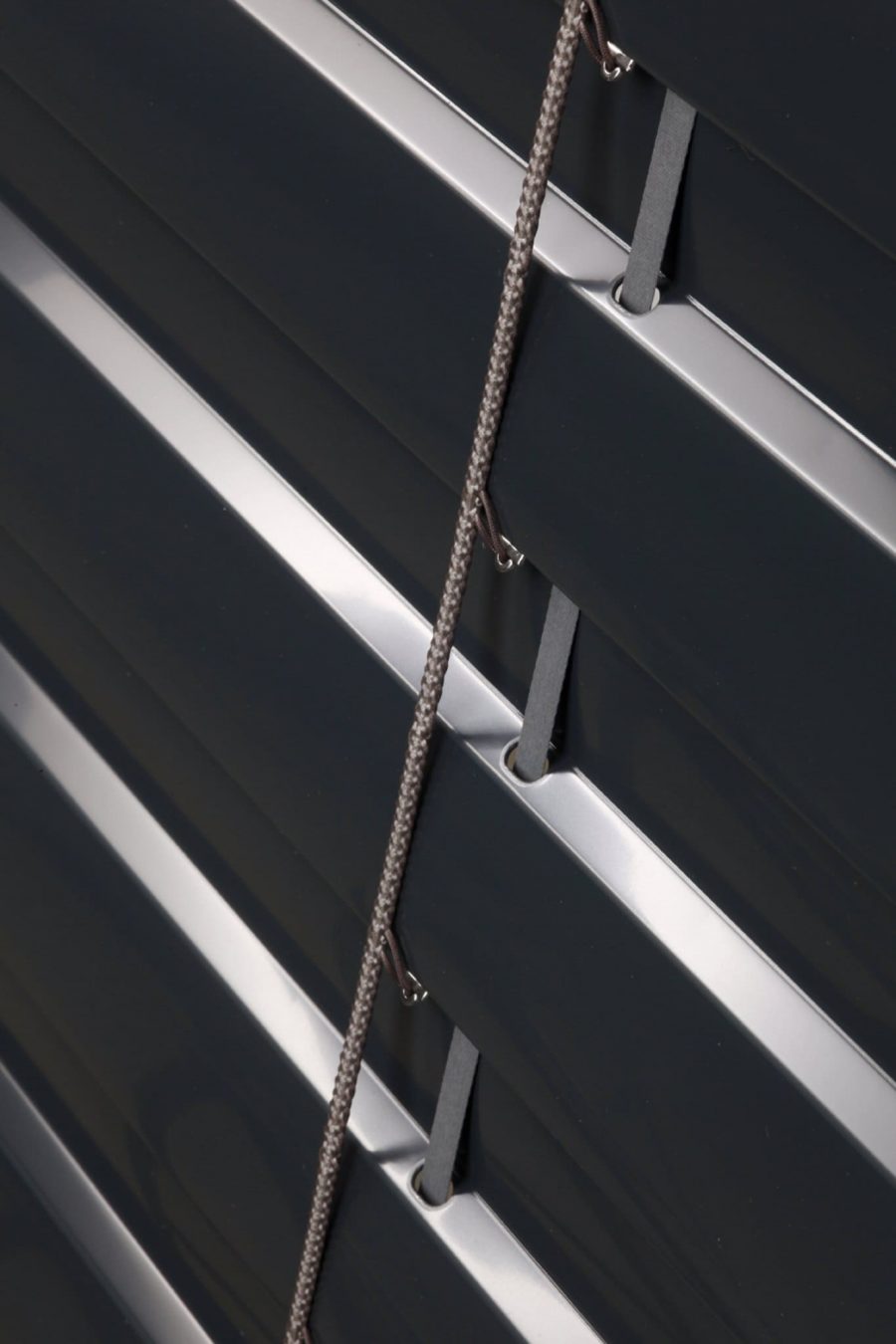

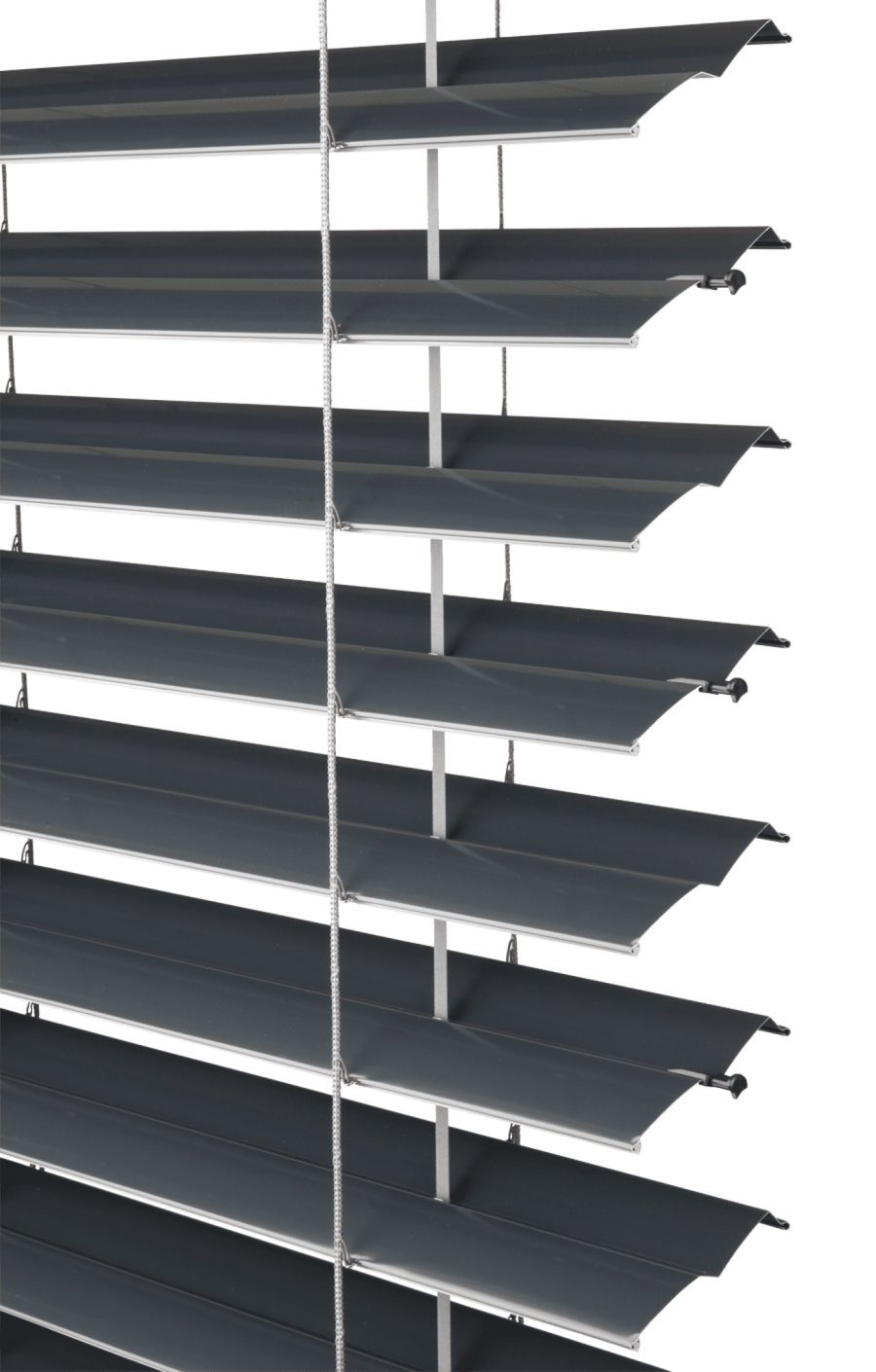

Lamela v tvare písmena Z má šírku 9 cm. Po zatvorení vytvárajú dokonalé zatienenie. Guma vlisovaná po celej dĺžke lamely zvyšuje termoregulačný efekt žalúzie. Keďže oproti Zetta 70 pôsobia žalúzie Zetta 90 opticky väčším dojmom, sú vhodnejšie na zatienenie väčších plôch.
Hliníkové vodiace lišty robia žalúziu stabilnejšou a zvyšujú zabezpečenie domu pred vlámaním. Viac spôsobov montáže, moderný a technický dizajn a výborné zatienenie dodávajú tejto žalúzií unikátne vlastnosti využiteľné na každom type objektov.
- Prednosti a výhody
- Ovládanie
- Rozmery
- Technické parametre
- Varianty montáže
- Odolnosť proti vetru
- Na Stiahnutie
manuálne
kľukou
elektricky
diaľkovým ovládačom alebo vypínačom
minimálna šírka
600 mm
maximálna šírka
6000* mm
maximálna výška
4000 mm
maximálna plocha
8 m2 (pre ovládanie kľukou)
24 m2 (pre ovládanie motorom)
*Upozornenie: S rastúcou šírkou žalúzie klesá trieda jej odolnosti voči vetru – viď Odolnosť proti vetru, nižšie na stránke.
Atypické rozmery nevyrábame.
Nákres lamely Zetta 90
| Horný profil | Dolný profil | Lamela | Bočné vedenie | Rebríček | Textilný pásik |
|||
|---|---|---|---|---|---|---|---|---|
| vodiaca lišta | oceľové lanko | |||||||
| Obchodný názov | P 001/1 | P 001/2 | P 012/21 | P 037 | Viz technický manuál | P 036 | P 029/1 | P 531, P531/1 |
| Rozmer (mm) | 56 × 58 | 58 × 60 | 93 × 14 | 0,42 × 113 | Viz technický manuál | Ø 3,2 | 80 × 9,5 | 6 × 0,28 |
| Materiál | Fe | Al | Al | Al | Viz technický manuál | Fe / PVC | PES | PES |
| Rez |  |
 |
 |
 |
||||
| Farba | Štandard: pozink. plech natural (Al profil) Ostatné RAL v nástriku, DECORAL* |
Štandard: elox. hliník Ostatné RAL v nástriku, DECORAL* |
Podľa aktuálneho vzorkovníka ISOTRA a.s. |
Základné prevedenie – elox Lakováno vo farbách RAL, DECORAL* |
sivá čierna |
sivá čierna |
sivá čierna |
|
*pre max. šírku 4000 mm
Základné typy montáže
Montáž do vytvoreného vrecka (strop / stena) Montáž do špalety na rám okna (strop / stena) Montáž na rozširovací profil okna (strop / stena)
Tieto tri typy montáže môžu byť v dvoch variantoch: krycia schránka priznaná / krycia schránka včlenená do zatepľovacieho systému alebo obvodového plášťa.
Špecifická montáž
- Samonosná verzia (upevnenie žalúzie na vodiacich lištách)
- Fasádna verzia (guľatá kazeta; montáž na fasádu)
- Montáž do prekladu Heluz (zapustené vodiace lišty)
- Montáž do prekladu Porotherm (vhodné pre samonosné verzie)
- Samonosná žalúzia s nábalom mimo kanálu
S montážou do prekladu treba počítať už vo fáze projektu rodinného domu.
Skúšky odolnosti proti vetru vykonalo Centrum stavebného inžinierstva, a. s., v Zlíne podľa ČSN EN 13659.
Vedenie lankom
| Základné charakteristiky | Vlastnosť | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Odolnosť proti vetru | Širka stavebného otvoru L (mm) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | 4 500 < L <= 4 800 | 4 800 < L <= 5 000 | 5 000 < L <= 6 000 | |||||||
| Norma EN/Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | |
| Trieda odolnosti vetra | 3 | 6 | 2 | 5 | 1 | 4 | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | |
| Max. rýchlosť vetra vmax (km/h) | 49 | 38 | 28 | 19 | 11 | 5 | 1 | ||||||||
| Max. účinná výška krídla | Hmax = 2500 mm | ||||||||||||||
| Šírka stavebného otvoru L (mm) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | 4 500 < L <= 4 800 | 4 800 < L <= 5 000 | 5 000 < L <= 6 000 | ||||||||
| Trieda odolnosti vetra | 2 | 5 | 1 | 4 | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | 0 | 0 | |
| Max. rýchlosť vetra vmax (km/h) | 38 | 28 | 19 | 11 | 5 | 1 | 0 | ||||||||
| Max. účinná výška krídla | Hmax = 4000 mm | ||||||||||||||
| Prídavný tepelný odpor ΔR | 0,08 (m2.K/W) | ||||||||||||||
| Celkový činiteľ prestupu slnečnej energie gtot | 0,032 – 0,094 (podľa zvolenej farby lamely)* | ||||||||||||||
Vedenie – lišta
| Základné charakteristiky | Vlastnosť | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Odolnosť proti vetru | Šírka stavebného otvora L (mm) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | ||||
| Norma EN/Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | |
| Trieda odolnosti vetra | 4 | 7 | 3 | 6 | 2 | 5 | 1 | 4 | |
| Max. rýchlosť vetra vmax (km/h) | 61 | 49 | 38 | 28 | |||||
| Max. účinná výška krídla | Hmax = 4000 mm | ||||||||
| Šírka stavebného otvoru L (mm) | 4 500 < L <= 5 000 | 5 000 < L <= 5 500 | 5 500 < L <= 5 800 | 5 800 < L <= 6 000 | |||||
| Trieda odolnosti vetra | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | |
| Max. rýchlosť vetra vmax (km/h) | 19 | 11 | 5 | 1 | |||||
| Max. účinná výška krídla | Hmax = 4000 mm | ||||||||
| Prídavný tepelný odpor ΔR | 0,08 (m2.K/W) | ||||||||
| Celkový činiteľ prestupu slnečnej energie gtot | 0,032 – 0,094 (podľa zvolenej farby lamely)* | ||||||||
